Налаштування WireGuard на MikroTik

У цій інструкції розглядається налаштування VPN WireGuard для двох найбільш поширених сценаріїв використання:

  • Remote Access VPN (віддалений доступ окремого користувача до мережі)
  • Site-to-Site VPN (об'єднання двох локальних мереж через Інтернет)

Теоретичні відомості

WireGuard — сучасний VPN-протокол, що використовує криптографію на основі пари ключів (Public Key та Private Key)

Для роботи тунелю кожен вузол повинен мати:

  • приватний ключ (Private Key)
  • публічний ключ (Public Key)
  • IP-адресу всередині VPN-тунелю

Кожен WireGuard Peer описує віддалений вузол та перелік мереж, які доступні через нього

Переваги WireGuard:

  • проста конфігурація
  • висока продуктивність
  • невелика кількість службового трафіку
  • підтримка RouterOS, Linux, Windows, macOS та мобільних платформ

Схема 1. Remote Access VPN

У цьому сценарії Linux-комп'ютер підключається до мережі через WireGuard-тунель

Схема адресації

Пристрій Адреса
MikroTik Server 172.16.0.1/24
Linux Client 172.16.0.2/24

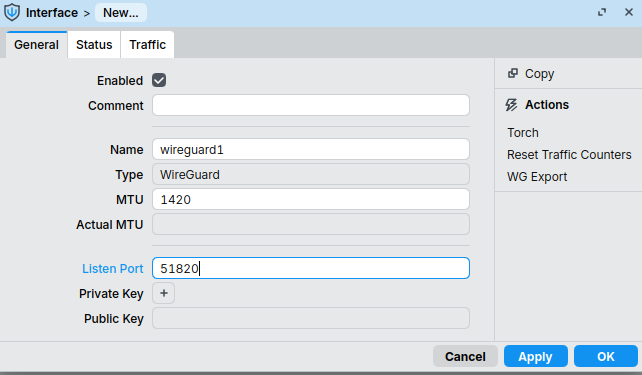

Створення WireGuard-сервера

Перейдіть до меню:

WireGuard

Створіть інтерфейс із параметрами:

Name: wg-server
Listen Port: 51820

Після створення відкрийте інтерфейс повторно та скопіюйте значення Public Key

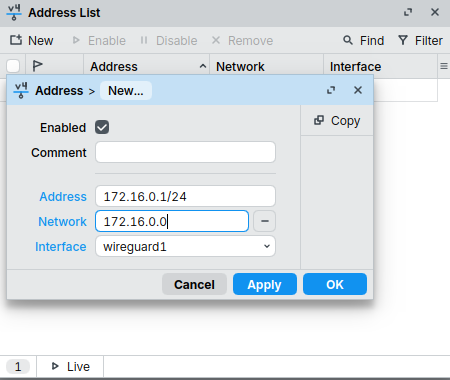

Призначення IP-адреси тунелю

Перейдіть до меню:

IP → Addresses

Створіть новий запис:

Address: 172.16.0.1/24
Interface: wg-server

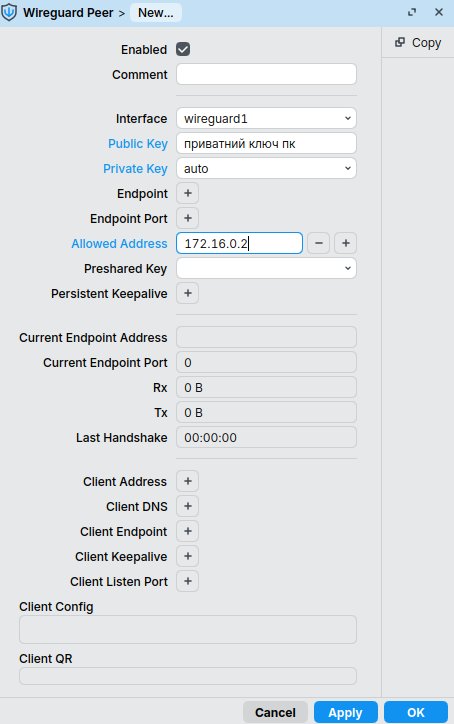

Додавання Linux-клієнта

Відкрийте вкладку Peers та додайте нового вузла

Interface: wg-server
Public Key: <linux-public-key>
Allowed Address: 172.16.0.2/32

Для кожного Peer рекомендується використовувати мережеву маску /32

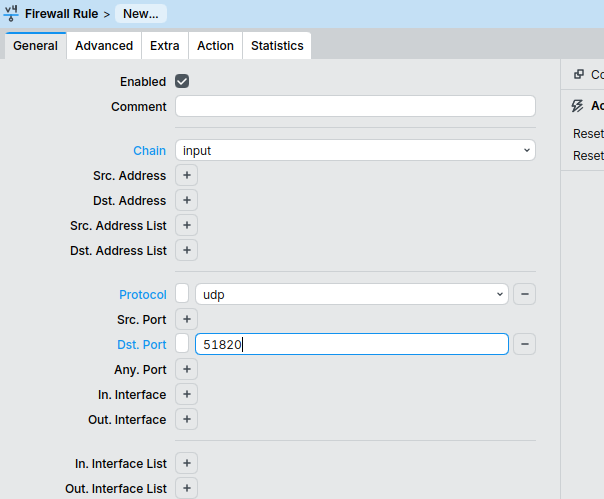

Налаштування Firewall

Перейдіть до меню:

IP → Firewall → Filter Rules

Створіть правило:

Chain: input
Protocol: udp
Dst. Port: 51820
Action: accept

Розташуйте правило вище правил блокування

Налаштування Linux-клієнта

Встановлення WireGuard

sudo apt update
sudo apt install wireguard -y

Генерація ключів

cd /etc/wireguard

wg genkey | sudo tee private.key | wg pubkey | sudo tee public.key

Переглянути публічний ключ:

sudo cat public.key

Скопіюйте отримане значення до налаштувань Peer на MikroTik

Створення конфігурації клієнта

Створіть файл:

sudo nano /etc/wireguard/wg0.conf

Вміст файлу:

[Interface]
PrivateKey = <client-private-key>
Address = 172.16.0.2/24

[Peer]
PublicKey = <mikrotik-public-key>
Endpoint = <public-ip-or-fqdn>:51820
AllowedIPs = 172.16.0.0/24
PersistentKeepalive = 25

Пояснення параметрів

  • PrivateKey — приватний ключ клієнта
  • PublicKey — публічний ключ маршрутизатора
  • Endpoint — публічна IP-адреса або DNS-ім'я сервера
  • AllowedIPs — мережі, доступні через VPN
  • PersistentKeepalive — періодична передача пакетів для підтримки NAT-трансляції

Запуск тунелю

sudo chmod 600 /etc/wireguard/wg0.conf
sudo wg-quick up wg0

Перевірити стан:

sudo wg

Автоматичний запуск після перезавантаження:

sudo systemctl enable wg-quick@wg0

Перевірка роботи

Перевірте доступність сервера:

ping 172.16.0.1

Перевірте наявність handshake:

sudo wg

Схема 2. Site-to-Site VPN

У цьому сценарії через WireGuard об'єднуються дві локальні мережі.

             Головний офіс

        LAN: 192.168.10.0/24
                 |
         +---------------+
         | MikroTik HQ   |
         | 172.16.0.1    |
         +---------------+
                 |
           Internet
                 |
         +---------------+
         | MikroTik BR   |
         | 172.16.0.2    |
         +---------------+
                 |
        LAN: 192.168.20.0/24

               Філія

Схема адресації

Мережа Адреса
HQ LAN 192.168.10.0/24
Branch LAN 192.168.20.0/24
WireGuard 172.16.0.0/24

Налаштування маршрутизатора філії

Створіть інтерфейс:

Name: wg-client
Listen Port: 51820

Збережіть його Public Key.

IP-адреса тунелю

Address: 172.16.0.2/24
Interface: wg-client

Додавання сервера

Створіть Peer:

Interface: wg-client
Public Key: <server-public-key>

Endpoint Address: <server-public-ip>
Endpoint Port: 51820

Allowed Address:
172.16.0.1/32
192.168.10.0/24

Persistent Keepalive: 25

Налаштування сервера

На центральному маршрутизаторі додайте Peer:

Public Key: <branch-public-key>

Allowed Address:
172.16.0.2/32
192.168.20.0/24

Перевірка маршрутизації

З вузла мережі HQ:

ping 192.168.20.x

З вузла мережі Branch:

ping 192.168.10.x

Діагностика

Linux

Перевірка інтерфейсу:

ip addr show wg0

Перевірка маршрутів:

ip route

Перевірка WireGuard:

sudo wg

MikroTik

Перевірка WireGuard-інтерфейсів:

/interface/wireguard print

Перевірка Peer:

/interface/wireguard/peers print detail

Перегляд журналу подій:

/log print

Корисні посилання

  • https://help.mikrotik.com/docs/display/ROS/WireGuard
  • https://www.wireguard.com/quickstart/

Автор: Ed
